Guillotin -skjærmaskinen er et profesjonelt utstyr designet for skjærmetallark. Det er hovedsakelig delt inn i to kategorier: hydraulisk svingskjæringsmaskin og hydraulisk portskjæremaskin. Blant dem er QC11K-serien dens representative, hovedsakelig sammensatt av kjernekomponenter som hovedsylinder, hydraulisk sylinder, væskefyllingsanordning, tankekraftavdeling, høytrykkspumpe, lavtrykksstyringssystem, motorisk, forskjellige trykk og retningsbestemt kontrollventiler. Disse presisjonskomponentene fungerer sammen for å sikre effektiv og stabil drift av utstyret. Det er mye brukt i mange felt som metallbehandling, produksjon og konstruksjon.
Hovedfunksjoner
-Berettmaskinen vedtar en sveiset struktur i stålet, som har blitt behandlet omfattende ved vibrasjons aldring, varmebehandling, etc. for å eliminere stress og sikre god stivhet og stabilitet.
-Maskinen er utstyrt med et avansert integrert hydraulisk system, som er høy kvalitet og pålitelig.
-For presisjonskjæring, vedtar den en trepunkts rullende guide-skinne for effektivt å eliminere guide-jernbanegapet og forbedre skjærnøyaktigheten til metallplaten skjærmaskin.
-Sjekkemaskinen har elektriske stopp, manuell finjustering og en digital skjerm, slik at brukerne kan oppnå presis kontroll.
-Blaggapet kan justeres raskt, nøyaktig og praktisk med manuelle eller elektriske midler for å dekke forskjellige skjærebehov.
-Med en rektangulær bladdesign, kan fire kniver brukes til å forlenge levetiden til metallplatens skjærmaskin.
-Beringsvinkelen kan justeres for å minimere deformasjon av platens.
-Den innvendig vippestruktur av skjærebjelken hjelper metallplaten lett og operasjonen er rask
Tekniske spesifikasjoner
|
Modell |
Kutttykkelse |
Kuttelengde |
Skjærevinkel |
Backgauge Justere rekkevidde |
Slagtid |
Motor |
Dimensjon |
Vekt |
|
QC11Y -6 x2500 |
6 |
2500 |
0.5~1.5 |
500 |
20 |
7.5 |
2850X1800X1950 |
4 |
|
QC11Y -6 x3200 |
6 |
3200 |
0.5~1.5 |
500 |
16 |
7.5 |
3450X1850X2000 |
5.2 |
|
QC11Y -6 x4000 |
6 |
4000 |
0.5~1.5 |
500 |
12 |
7.5 |
4450X1850X2000 |
7 |
|
QC11Y -6 x6000 |
6 |
6000 |
0.5~1.5 |
500 |
10 |
15 |
6940X2200X2450 |
11.5 |
|
QC11Y -8 x2500 |
8 |
2500 |
0.5~1.5 |
500 |
18 |
11 |
2860X1850X2150 |
5 |
|
QC11Y -8 x3200 |
8 |
3200 |
0.5~1.5 |
500 |
14 |
11 |
3460X1850X2150 |
6.2 |
|
QC11Y -8 x4000 |
8 |
4000 |
0.5~2 |
500 |
12 |
11 |
4550X1750X1950 |
8 |
|
QC11Y -8 x6000 |
8 |
6000 |
0.5~2 |
500 |
10 |
15 |
6940X2250X2550 |
14 |
|
QC11Y -10 x2500 |
10 |
2500 |
0.5~2 |
500 |
15 |
15 |
2950X1850X2050 |
7 |
|
QC11Y -10 x3200 |
10 |
3200 |
0.5~2 |
500 |
13 |
15 |
3650X1850X2050 |
8.3 |
|
QC11Y -10 x4000 |
10 |
4000 |
0.5~2 |
500 |
12 |
18.5 |
4550X2050X2150 |
9 |
|
QC11Y -10 x6000 |
10 |
6000 |
0.5~2 |
600 |
10 |
18.5 |
6850X2550X2650 |
17 |
|
QC11Y -13 x2500 |
13 |
2500 |
0.5~2 |
600 |
14 |
15 |
3050X2050X2150 |
8 |
|
QC11Y -13 x3200 |
13 |
3200 |
0.5~2 |
600 |
13 |
15 |
3650X2050X2150 |
9 |
|
QC11Y -13 x4000 |
13 |
4000 |
0.5~2 |
600 |
10 |
18.5 |
4550X2050X2150 |
10 |
|
QC11Y -13 x6000 |
13 |
6000 |
0.5~2 |
600 |
8 |
22 |
6850X2550X2650 |
16 |
|
QC11Y -16 x2500 |
16 |
2500 |
0.5~2 |
600 |
12 |
18.5 |
2850X2150X2350 |
9 |
|
QC11Y -16 x3200 |
16 |
3200 |
0.5~2 |
600 |
10 |
18.5 |
3650X2150X2350 |
10.6 |
|
QC11Y -16 x4000 |
16 |
4000 |
0.5~2 |
600 |
9 |
18.5 |
4350X2250X2450 |
14 |
|
QC11Y -16 x6000 |
16 |
6000 |
0.5~2 |
600 |
8 |
30 |
6850X2550X2750 |
25 |
|
QC11Y -20 x3200 |
20 |
3200 |
0.5~3 |
600 |
10 |
30 |
3550X2350X2550 |
18 |
|
QC11Y -20 x4000 |
20 |
4000 |
0.5~3 |
600 |
8 |
30 |
4540X2500X2950 |
22 |
|
QC11Y -20 x6000 |
20 |
6000 |
0.5~3 |
600 |
8 |
30 |
6850X2650X2950 |
28 |
Detaljerte bilder
Et elektrisk og mekanisk sammenlåsende bevegelig sikkerhetsgjerde med en bryter beskytter operatøren og gir et klart syn på skjærsituasjonen til skjærmaskinen for sikkerhet og bekvemmelighet.
Elektriske deler av god kvalitet fra Frankrike som kan fungere bra.
Kunder kan enkelt skaffe erstatning for de elektriske komponentene i guillotin -skjærmaskinen hvor som helst i verden.
Forbedre posisjoneringsnøyaktigheten
Øk skjærvinkelen, kraften som kreves for å kutte arbeidsstykket er liten, og arbeidsstykket deformeres lett.
Reduser skjærvinkelen, kraften som kreves for å kutte arbeidsstykket er større, arbeidsstykket er rett og tverrsnittet er jevnere.

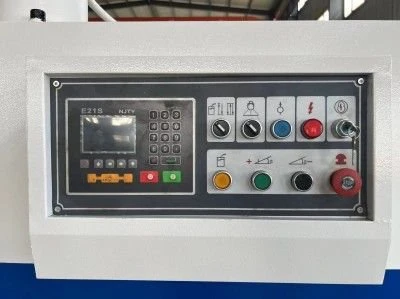

● Monokrom LCD -boks -panel.
● Integrert faktor programmerbar fritt
● Automatisk posisjoneringskontroll
● Forskyvning av spindelgodtgjørelse
● Intern tidsrelé
● lagerdisk
● Backgauge Position Display, oppløsning i 0. 05mm
Rexroth -ventiler fra Tyskland sikrer den beste kvaliteten.
Siemens motor fra Tyskland garanterer levetid og lav støy når maskinen fungerer.
Fotpedal med en nødknapp for sikkerhet.
Tjenester
- Installasjonstjeneste
Vi tilbyr installasjonstjenester, der vi kan sende våre teknikere til kundens fabrikk for installasjon og pre-operasjonelt oppsett av Guillotine-skjærmaskinen. (Kundene er bare ansvarlige for å dekke flybillett og overnattingsutgifter.)
- Treningstjeneste
Teknikeren vår kan besøke fabrikken din for å gi opplæring i maskindrift. Alternativt kan kunder sende sine teknikere til fabrikken vår for å lære de operasjonelle prosedyrene.
- Kvalitetsgaranti
Vi garanterer kvaliteten på produktene våre. Garantiperioden er 18 måneder.
